一、广电区县到乡镇PTN承载网应用背景

　　近几年，广电依托庞大的有线电视用户数量和有线电视网络规模，逐步对网络改造升级，通过利用CMTS、EPON+LAN和EPON+EOC等技术对接入网进行双向改造，向用户提供高速互联网业务和互动电视业务，获得了良好的效果。

　　广电作为国内的第四大网络运营商，要取得更大成功，下一步需要继续延伸和完善承载网络，提供如宽带数据、企业大客户专线、VOD点播、互动电视等业务以吸引更多的用户。广电在区县和乡镇有着庞大的用户基础，随着上述业务用户数量的增加，建设一张高性能的区县到乡镇多业务承载网络势在必行。

　　二、广电城域网的业务浅析

　　在双向网改造的大环境下，城域网主要业务包括：

　　公共业务类：电视直播、互动点播，互联网接入、VoIP等；

　　集团客户类：VPN专网、专线接入、视频监控、视讯会议等；

　　内部应用类：内部OA、网络运营维护管理、视讯会议等。

　　从业界普遍性的业务发展趋势和广电实际情况看，广电业务IP化成为一种趋势，适合承载大颗粒数据业务的OTN技术广泛应用。基于此，采用能够提供IP化接口（GE/10GE/40GE）并能够同OTN网络完美配合的PTN技术建设广电区县到乡镇的承载网络具有其独特优势。

　　三、PTN技术简介

　　PTN技术的出现是光传送网技术发展在通信业务提供商现实的网络和业务环境下的必然结果。电信技术的飞速发展，在融合的统一业务平台上为提供多样化的信息提供了可能，这个统一的协议就是IP，业务IP化也推动着网络的IP化发展。传统的网络架构无法构筑一个面向数据业务的、可靠的、具有端到端动态业务调度功能的传送网络，无法满足IP承载网的传送需求和提供电信级以太网业务的需求。

　　PTN技术正是为了满足业务IP化的大发展趋势应运而生的，其独特优点如下：

　　 1、分组传送网（PTN）保留了传送网的功能特征：

　　通过分层和分域提供了良好的可扩展性；

　　快速的故障定位、故障管理和性能管理等丰富的操作管理维护（OAM）；

　　可靠的网络生存性，即支持快速的保护倒换；

　　不仅可以利用网络管理系统配置业务，还可以通过智能控制面灵活的提供业务。

　　2、分组传送网（PTN）在传送网中引入了分组特性：

　　分组业务的突发性要求支持高效的统计复用，因此PTN必须支持统计复用功能；

　　分组业务的CoS更加丰富，因此分组传送网必须提供面向分组业务的QoS机制，同时利用面向连接的网络提供可靠的QoS保障；

　　分组传送网的业务提供更加灵活；

　　支持电信级以太网业务，通过电路仿真机制支持TDM、ATM等传统业务；

　　通过分组网络的时钟同步技术提供频率同步和时间同步。

　　四、PTN构建广电区县乡镇传输承载网

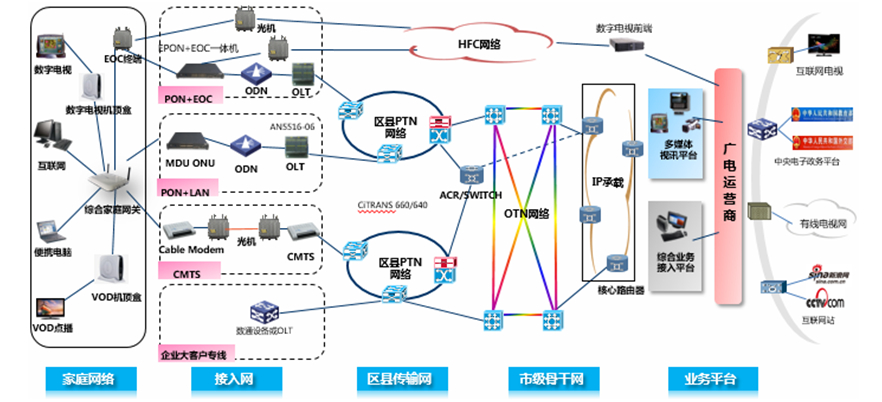

　　1、广电网络整体解决方案拓扑及说明

　　接入侧：广电使用PON+EOC、PON+LAN和CMTS多种接入模式，综合接入数字电视、VOD点播视频业务、专线业务和宽带数据等业务。部分PON+EOC和PON+LAN的区县，通过OLT的10GE或GE光口上连PTN传输网。部分CMTS接入的区县，通过CMTS的上行GE口上连PTN传输网。

　　区县到乡镇传输承载网：各乡镇主要节点部署小容量PTN，区县核心机房部署大容量PTN设备，通过PTN传输网承载接入侧的全部广电业务，到中心机房汇聚后上连汇聚路由器或交换机设备。区县乡镇城域PTN传输承载网络主要承载的业务有以下三类：点播业务、个人/专线宽带业务、设备管理业务。对于不同业务，分配不同VLAN。建议PTN设备上不同业务使用的VLAN号与OLT、核心路由器和核心交换机使用的VLAN号相同，方便管理。同时，PTN设备的LSP标签号和PW标签号也分为3个标签号段，每个号段分配给不同类型业务。LSP标签号和PW标签号保持一致。乡镇网络主要节点PTN设备通过2个GE光接口连接OLT或数通设备，其中一个GE光口作为点播业务接口，另外一个GE光口作为数据业务接口，同时可通过GE/FE/E1接口向大客户提供专线业务。区县城区核心节点PTN设备将各乡镇主要节点PTN设备作为点播业务接口的GE业务在区县城区中心节点PTN设备上汇聚成1个10GE接口，通过此10GE接口连接核心路由器，利用核心路由器的子接口，组成核心路由器同OLT或数通设备之间点播业务的点到点连接。将各节点PTN设备作为数据业务接口的GE业务透传至区县城区中心节点PTN设备，区县城区中心节点PTN设备的多个GE接口连接核心交换机，组成核心交换机同OLT或数通设备之间数据业务的点到点连接。

　　城域骨干网：区县PTN将业务汇聚上连到区县中心机房路由器或交换机后，再通过OTN骨干网，将所有汇聚业务安全可靠的传送到城域网核心机房。进而实现客户端到业务平台的网络互连。

　　2、重庆区县乡镇PTN传输网

　　2013年重庆广电率先选择PTN技术，针对全市33个核心机房节点，232个乡镇骨干网络节点部署PTN产品，打造一张高性能的PTN传输承载网络，用于接入VOD点播视频业务、专线业务和宽带业务。

　　在各区县中心机房部署烽火CiTRANS660汇聚型设备，其他乡镇节点分别部署CiTRANS640，全网采用跨盘组环的方式组网，形成10GE PTN环网，相邻的未放置PTN设备的乡镇通过OLT的GE光口上联到临近PTN设备。各区县中心机房的CiTRANS660通过10GE上连区县交换机(路由器)IP设备或OTN设备，CiTRANS660配置2块4路10G盘，通过跨盘主备模式上联汇聚VOD点播业务，同时配置2块10路GE盘，通过GE口将汇聚的宽带业务和专线业务上联到汇聚交换机。

　　重庆广电区县PTN方案，覆盖全市各区县所有乡镇及农村用户。该方案采用设备级和网络级多重保护，性能稳定；全网可管可控，易于操作维护；提供QoS，实现业务精细化管理；该方案的建立将为重庆广电吸引用户、发展业务提供可靠的保障。

　　五、烽火PTN价值体现

　　1、完善的保护方案

　　设备级保护支持交换、时钟、网管和电源关键板块的1+1保护，同时提供对业务的路径保护和网络的环网保护，极大提升了网络安全性；

　　2、强大的QoS机制保障现网业务精细化管理运营

　　根据广电业务需求，对VOD点播业务、宽带数据业务、专线接入业务等综合接入，并对不同业务实行有区分的QoS策略，采用烽火独有的四层QoS联合调度策略，保证现网业务精细化管理运营，使用户获得更加良好的使用体验；

　　3、支持业界非常推崇的双归属保护

　　通过PTN的LAG保护实现与路由器（交换机）的双归属上联，解决了10GE和GE端口失效时的业务保护问题；

　　4、具备端到端统一管控能力

　　统一的网管和丰富的OAM开销提供精确故障与性能监测管理，OTNM2000网络管理系统实现对承载网所有网络设备（包括PTN, SDH/MSTP, WDM/OTN）的统一管理，覆盖接入层、汇聚层和核心层网络，有效降低运营商建网成本和维护成本。

　　5、具备强大的扩容能力

　　后续网络具备大规模的扩容能力，设备交叉容量能够满足未来3-5年内的业务发展需求，还可以扩容E1和STM-N等TDM业务。

　　6、绿色环保设计，功耗低、体积小

　　烽火公司在产品设计方面充分考虑了降低能耗。设备选用高集成度低功耗芯片和光电器件，并在芯片开发上加大力度，提供更多自主研发的低功耗核心芯片，同时选择效率高的器件技术方案，从上游芯片器件、材料供应方面均积极贯彻“绿色行动”纲要，全系列设备统一要求，增强设备支持节能减排的能力。

　　六、总结

　　广电开展三网融合业务的带宽需求急剧增加，PTN既继承了SDH保护和管理功能强的优点，又继承了数通设备带宽利用率高、QoS调度灵活的优势。PTN技术是广电区县到乡镇多业务承载网的最佳选择。作为传送IP化的代表性技术和产品，PTN在国内外电信运营商尤其是中国移动大规模应用，在电力和广电等行业的应用也发展迅速。烽火作为国内领先的光通信专家，将不断改进和优化PTN产品，积极致力于为广电客户打造精品PTN承载网络。
