一、前言

　　2013年8月住建部公布国家智慧城市试点名单，作为智慧城市最小的单元-智慧家庭中将涉及到各种应用技术，随着家用电器、IT产品、通信产品在家庭内的普及，家庭内设备的网络化、信息化、自动化需求应运而生，这些需求融合了通讯、传感控制、传输控制通信技术。运营商、IT厂商、消费类电子产品提供商都在基于自身的资源和优势，为用户组建家庭网络，开通家庭网络应用服务，并取得了一定的效果。对于运营商而言用户家中的终端设备将成为抢占用户的关键性设备，而无线WIFI也必将成为用户终端具备的功能之一。

　　二、广电网络的WIFI应用

　　无线技术发展成熟，在家庭用户覆盖范围内采用WIFI方式进行无线覆盖优势明显，所以当广电双向网引入用户家中后，特别是目前手机、电脑、电视、数码产品等，绝大部分电子产品都已支持wifi技术，都能够通过wifi建立通信连接，所以必须考虑到用户的无线应用需求。广电运营商的双向网改造入户方式近年来多采用EOC技术，EOC技术完全可以与WIFI技术进行结合产生WIFI功能的EOC终端设备来满足广电运营商入户后无线覆盖的应用。应用模式有两种，下面将逐一介绍。

　　1、家庭无线网关应用

　　广电双向网改的最末端为EOC终端，传统EOC终端产品通常提供2路RF接口和2-4路以太网接口，通过以太网线与用户家中的PC设备进行互联，使得家庭设备联网，此种方式虽可达到用户家庭上网功能，但联网设备受制于以太网双绞线，上网的终端设备有限，只能通过PC或笔记本联网。

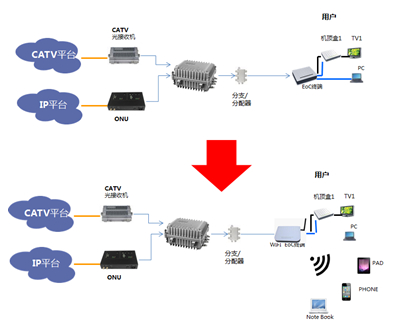

通过改进将无线和EOC终端设备进行结合，使得EOC终端能提供WIFI功能，应用将变得丰富多彩，不仅可以满足PC和笔记本联网，也可使PAD、智能手机、OTT设备等众多设备的便捷上网，同时解决了用户室内布线的难题。

　　2、家庭多台电视的点播应用

　　随着家庭经济收入的增加，普通用户家中有两台甚至三台电视的情况越来越普遍，广电双向网改点播业务是其最大增值业务之一，当碰到家中有多台电视时，在传统网络模型中点播将变得比较复杂。由于双向网点播数据，点播信令多采用IP数据进行回传，此时将在EOC终端上指定一个固定接口作为VOD点播回传接口，如果家中有多台电视将会有多个VOD点播接口，而EOC终端设备多为桌面式小型化设备，一般只有4路以太网接口，所以当点播电视多余三台时将无法完成点播应用；另多台电视进行点播必须在每个电视机顶盒处拉一条以太网线到EOC终端处，严重影响到用户家庭中的美化。

　　将WIFI型EOC终端部署到用户家庭中以上问题都能得到充分解决，可以利用WIFI技术中多SSID技术将多台点播应用进行分离，不同的SSID负责接入不同的点播机顶盒，当然机顶盒设备必须首先支持WIFI，可通过机顶盒的USB接口进行扩展。


　　采用无线的方式在用户家庭覆盖范围内可以便捷的接入数据、点播、家庭设备互传等多种应用，为广电提升了网络ARPU值，找到更多的利润增长点。

　　三、WIFI EOC设计及端口定义

　　无线EOC虽然给用户带来了很多便捷之处，但在开展业务初期如果没有对业务进行确定和设备业务端口进行定义，则不管是对广电运营商还是设备厂家都会带来极大的困扰，特别是目前EOC设备厂商众多，每个厂商对设备业务端口的定义各不相同，则在具体应用环境中，将带来不同厂商EOC互通问题，并给广电运营商运维带来较大困难，同时会使广电运营商的无线应用的开展滞后，这是广电运营商和设备厂商都不愿看到的。

　　目前主流WIFI EOC终端均由三款主要芯片组成，分别是高通AR7411 EOC终端芯片、RTL8306 交换芯片、AR9331无线路由WLAN设备芯片。

　　AR7411利用MII接口与RT8306芯片连接，RT8306芯片提供1上4下的5个100M接口，一路上联AR7411芯片、4路做为下联业务端口，其中1路连接AR9331提供WIFI应用以及无线路由功能，AR9331同时也能提供1上4下的5路100M接口。

　　由此可见，RT8306交换芯片和AR9331WIFI芯片均可通过空余100M接口通过外引后作为终端设备的业务端口，故在设计中通过组合则可形成多种不同端口定义的业务终端。因此广电必须通过对终端开通的业务进行规划后，再对终端端口进行定义，从而将不同厂商的设备进行统一。

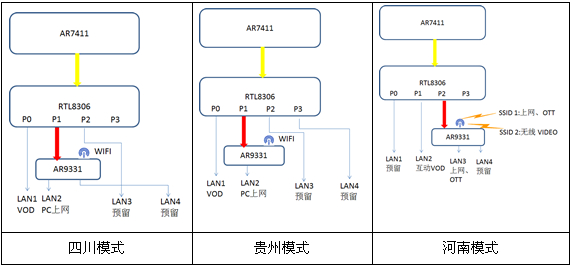

　　目前国内广电运营商已确定业务模式并确定WIFI EOC终端规范的省份有三个分别是四川、贵州、河南，其对终端设备硬件规范如下：

　　1）四川模式

　　四川省广电对WIFI EOC终端的业务接口规划为：

　　WIFI EOC终端接口1：VOD点播

　　WIFI EOC终端接口2：上网业务

　　WIFI EOC终端接口3、4口预留

　　WIFI：上网业务

　　四川模式对于EOC终端的以太网接口做了相应的业务规划，在上网业务中，LAN2和WIFI都可以使用无线路由方式开启上网业务。

　　2）贵州模式

　　贵州省广电对WIFI EOC终端的业务接口规划为：

　　WIFI EOC终端接口1：VOD点播

　　WIFI EOC终端接口2：上网业务

　　WIFI EOC终端接口3、4口预留

　　WIFI：上网业务

　　贵州模式与四川模式相近，区别在于第四口预留应用接口是直接从RT8306芯片上引出，所以此接口不能采用无线路由自动拨号方式上网，但可以预留做为VOD点播使用。

　　3）河南模式

　　河南有线对WIFI EOC终端设备提出的要求最多，对业务的划分也最为细致。

　　WIFI EOC终端接口1：预留

　　WIFI EOC终端接口2：互动VOD点播

　　WIFI EOC终端接口3：上网 业务和OTT业务

　　WIFI EOC终端接口4：预留

　　WIFI SSID 1：上网业务和OTT业务

　　WIFI SSID 2：无线VIDEO业务（多台电视点播）

　　河南有线将无线EOC终端设备的每个接口都做了相应设置，特别针对后续的互动点播和OTT业务均做了规划。

　　五、小结

　　不管是贵州模式、四川模式还是河南模式其主要目的是为了更好的实现74系列普通型EOC终端、WIFI型EOC终端与不同厂家CBAT的互联互通，便于局端和终端的集成与对接，形成统一设备形态、统一网管，以降低了组网和运维成本，更好地满足自身业务对有线运营的需求。
