8月6日，晚上20:00-21:30，中广互联邀请到邹赛虎先生就《如何构建广电特色WLAN网络》这一议题进行了直播分享，并在线上与参加直播的观众进行了深入的探讨交流。中国广电WLAN业务究竟要如何开展？云网端模式下广电WLAN设计如何进行，增值业务如何设计？中广互联小编对此次直播内容进行了综合整理，以下为主要观点内容。

　　概念：WLAN和Wi-Fi有啥区别？

　　WLAN全称是无线局域网，是一种组网技术；Wi-Fi是一种接入WLAN的技术，是一项终端接入技术。两者相比较而言，Wi-Fi标准化程度高，所有厂家完全兼容；WLAN虽然标准体系，但涉及到整体网络，不同厂家之间存在一定的兼容性问题。过去广电终端设备接触Wi-Fi比较多。但进行WLAN建设时，需要对组网模式、协议标准、功能对接等有一定的了解，才能实现一张端到端可运营、可管理的WLAN网络。

　　一、电信运营商WLAN业务演进史

　　2009年中国移动拿到3G的TD牌照，但并没有发力建设TD网络，而是把重点放到了CMCC的WLAN网络建设。

　　2012年，移动互联网应用兴起，WLAN各种增值运营模式逐渐成熟。现在看来，2012年就像一个分水岭，前期参与移动CMCC大网建设，没有注重WLAN场景、用户体验、运营模式的的无线网络厂商开始没落了。值得一提的是，锐捷正是因为坚持“深入场景创新、注重用户体验”的理念。2015年，锐捷WLAN产品在IDC排名做到了第一，其中八大细分行业，锐捷在四个行业做到了第一名。

　　与此同时，电信运营商的WLAN建设思路也发生了转变。2014年，中国移动为交通银行满天星项目搭建了政企WLAN平台，并向全国移动的政企用户开放。2015年，中国电信推出“爱WiFi”品牌，采用非常灵活的方式广泛合作，可以是电信投资设备、出口宽带、工程服务，也可以是用户自己采购设备、电信提供廉价出口，或者用户自己购买设备、出口，电信返还分成。目的只有一个，就是把“爱WiFi”品牌打响，并立志打造中国电信的第四张网。同年底，电信在终端招标时，在ONU盒子、悦me盒子、IPTV盒子都要求植入aWiFi信号。据悉，今年初联通也开始考虑三合一终端。所以，传统运营商的WLAN建设并没有放缓，只是思路和方向发生了改变。

　　二、中国有线转型路上的尝试

　　当前，手机已经成为第一终端，人们更习惯用手机解决一切问题。在这背景下，广电是要等自己的电视用户被移动、联通、电信通过手机屏抢走，还是主动去迎合用户对WiFi的需求，把用户留在广电网络内，继而发展成广电的宽带用户？这个问题值得广电网络的领导们认真思考。

　　因此，对于广电要不要建设和发展WLAN网络？邹赛虎认为：广电IP化趋势不可避免，数据网络建设势在必行，建议各地广电因地制宜、抓住一切机会去发展。

　　2016年，中国有线用户达到25217.8万、双向覆盖13667.1万、双向终端已渗透5383.5万户、广电宽带用户2011万。这里边有三四千万盒子发放给用户，却并没有成为广电的宽带用户。宽带运营商为了方便用户上网送无线路由器。广电跟着宽带运营商策略，或者为了所谓的多屏互动业务，也送出了数以万计、数十万、上百万带WIFI功能的盒子。但用户基本上没有用户使用，更没实现集中管理、统一运营。

　　目前看来，宽带业务还不是广电的主业，也不具备竞争力。过去送出大量的WiFi模块，徒增加管理运营和维护成本，并没有给广电业务带来实质的好处。

　　2014年Comcast推出Xfinity服务，包括室外热点、邻居热点和商业热点三种服务，两个月发展建设了超300万个热点。从2016年3月CCBN期间公布数据来看，已经超过了1000万个热点。

　　但是Comcast模式并不适合国内。室外热点面向政府和公众提供服务，但国内的政策环境不同。Xfinity商业热点和邻居热点租户每月收取额外的8美金，这在国内用户也很难承受。Comcast主要是docsis 3.0的大CMTS网络，国内主要是Epon/EOC，还有中国标准的C-CMTS（小C）。因此，国内真正需要的是符合广电特色业务和接入网现状的解决方案！

　　按照Comcast公众热点、商业热点、另据热点分类，广电可以有很多场景参与WLAN网络建设。但市场能力弱的客观背景下，如何去发展WLAN业务？一个最简单的思维，即按照WLAN互联网专线的思维去发展。我们可以把行政大厅、银行来宾上网作为WLAN互联网上网专线，以专线的方式去销售。

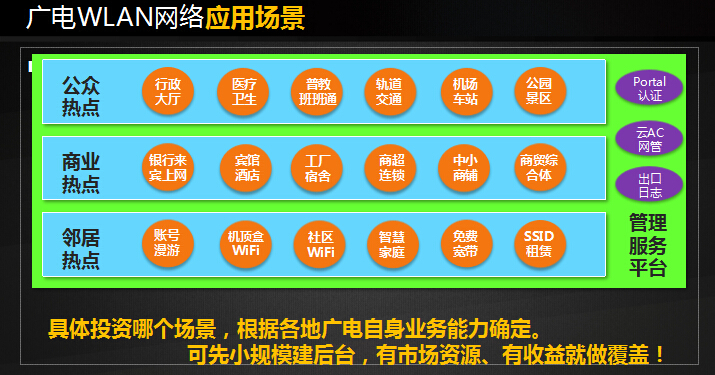

　　图中所列场景，靠前边相对收益模式清晰。行政大厅、银行来宾上网等可按照WLAN互联网专线思路进行销售，宾馆酒店场景可结合有线、无线接入和数字电视业务一起核算收益。

　　根据这两年市场来看，普教班班通也是广电可以发力的市场之一。以前教委做“校校通”工程，一个学校一条专线加台路由器就解决。现在教育信息化要求各区教委给义务教育阶段的学校做“班班通”，要求把WLAN覆盖到每个班级。通常50个班级的学校，投入就会超过十几万，一次性拿出上千万的资金来做上百所中小学的“班班通”，区财政上可能存在压力，并且，当前政府自己花钱买设备存在一定的审计风险。因此，政府也乐意通过运营商以服务的方式参与。

　　另外，在面向公众服务的无线城市项目上，移动联通电信肯定会积极参与，但他们往往希望纳入自己的大网平台；相对而言，广电参与无线城市、无线景区项目，广电可以按政府或旅游委需求建设一个相对独立管理、独立运营的平台。

　　对于部分地方无线城市项目，政府不愿意投资或者没有资金的问题，我们要想办法去解决。但电信、移动、联通在KPI考核上很严格，而广电相对较灵活，这是广电的一个优势。我们可以以公益项目为入口，以“惠民工程”的形式交付政府，分区域、分阶段建设，或者后期通过政府其它信息化项目实现收益。

　　不管建设哪些场景，我们要根据各地自身情况因地制宜，看看能争取到什么政府资源，如果有业务能力覆盖到，并且有收益，就可以去做。而在此之前，广电可以投资十万八万，小规模地把后台系统搭建起来，后期根据业务需求逐步做覆盖。

　　三、云网端模式的广电WLAN

　　广电WLAN网络结构的构建，重点要从WLAN云端、广电城域网、无线覆盖三个方面考虑。

　　在无线覆盖接入端，经常有人问 “你们的AP能够覆盖多远”、“你们AP能带多少用户”。首先AP发射功率是有国家标准的，室内100毫瓦，室外500毫瓦。室外AP通过CPE接收可达3公里，但普通移动终端回传能力也就两三百米，要保证体验效果，可能只有100米，如果是遇到小树林阻挡，室外可能也就只能覆盖50米。因此，AP能够覆盖多远，是由环境决定的，虽然大的厂家硬件稳定性会好些，但不会因为是大厂家的AP，一堵墙对它的衰减就比其他厂家AP小几个DB。

　　另外，带多少用户方面，不同厂家宣称值也是不一样。比如，锐捷官网提供的建议带用户数，是按照确保每用户4M/8M，可并发打流测试是用户数。

　　另外，在云网端的WLAN里，云网关可以发挥两个：一是作为上网行为审计设备；第二是可作为认证网关设备Portal对接，同时屏蔽底层无线设备细节。不管是哪个厂家做的无线覆盖，只要流量经过网关，这个网关设备就可以向用户终端推送后台统一的Portal。

　　广电Wi-Fi私有云平台包括：云Portal平台、云AC管理系统、上网日志管理系统，以及增值服务平台（如提供地图定位、客户分析服务）。

　　云Portal平台：采用私有云模式部署的多租户Portal平台。首先，云Portal平台应当即可以满足商业热点和邻居热点是胖AP通过WiFiDog协议对接，也可以满足户外热点和商业热点的企业级AP/AC通过Portal 2.0协议对接，同时支持的认证方式应该灵活多样，包括手机短信认证、微信认证、本地账号等。其次，云Portal平台应当事先基于用户的登录位置（或单个AP）、SSID名称、账号等信息，做定向精准的广告推送，同时实现用户数据收集、大数据分析。最后，云Portal平台必须支持多租户模式，不同的租户账号登录系统后可管理自己的设备、用户和数据信息，不同租户之间的数据必须相互隔离不可视，并且系统管理员账号也看不到任何租户的数据信息。并且，对于企业用户而言，云Portal平台的多租户账号，应该可以支持多级分权管理模式，即租户账号可以设置子账号，由不同的子帐号管理不同分支门店的Wi-Fi网络和广告推送。

　　云AC管理系统：广电Wi-Fi私有云除了可以支持硬件AC管理对接云Portal平台之外，还应当支持云AC的管理模式。云AC管理平台主要提供基于TR069的设备管理、配置下发、设备升级、日志管理、用户管理、分级分权等功能。运营商级云AC管理平台与商业Wi-Fi后端系统有两点不同：第一，运营商级云AC管理平台支持多租户模式并实现严格的租户隔离和信息安全。第二，运营商级云AC管理平台只收集运营要求的数据信息，不私下对用户上网内容和信息做任何的非法收集。

　　上网日志管理系统：为满足公安网监的“公共场所上网安全管控系统”（新82号令）要求，广电Wi-Fi私有云平台应当包括上网日志管理系统，收集用户上网的URL日志和实名制星系，并实现与网监平台的对接。

　　增值服务平台：基于Portal认证系统，可扩展增加地图引擎模块，提供定位导航和客流分析功能。基于Portal认证系统、云AC管理平台、URL日志系统，可扩展提供大数据分析功能，对分析用户喜欢在什么时间、什么位置上网、访问了哪些网站，对用户行为“打标签”做“用户画像”，做到基于用户的大数据分析和增值服务。

　　美国Comcast的Xfinity邻居服务服务是通过定制的WiFi-GW实现的，遵循SP-WIFI草案。

　　2012年SP-WiFi草案（WR-SP-WiFi-GW-I02-120216）对WiFi网关内嵌运营商SSID推送运营商Portal做出要求，用户不能修改或删除运营商Portal页面内容。2015年5月，新的SP-WiFi草案（WR-SP-WiFi-GW-I05-150515）增加了WiFi网关支持将不同SSID流量封装到不同的GRE隧道中的建议，以便通过GRE VPN隧道跨越运营商骨干网对接云端的增值内容和服务。

　　我们将Comcast的方案称为“飘在天上”的方案。如果WIFI-GW具有公网地址，只要Wi-Fi模块能够上网，就可以打通无线信号（SSID）到WIFI-GW的隧道。但目前国内没有哪个厂家做WIFI-GW，Comcast的供货商给国内广电用户报价高达大几百万一台，支持并发30万用户。今后WIFI-GW肯定要降价。但很有可能和大CMTS一样，由思科、摩托罗拉、CASA、ARRIS等少数国外厂家垄断。最后，总局牵头搞个China-DOCISIS标准的小C。

　　在数据业务方面，目前国内很多广电已开展了多业务精细化运营，并且在广电接入网有成熟的业务隔离通道技术和业务分流技术。因此，建设WLAN网络智慧管道的时候，也可以“从地面物理网络”层面连接Wi-Fi模块的SSID和广电接入网的业务逻辑通道。

　　由于终端厂家和数通网络厂商在技术积累存在一定隔阂。过去广电送给用户的终端基本是定位为“用户终端”，少有在数通层面考虑和广电接入的业务逻辑通道对接，将WiFi模块定位成广电的“网络终端”。

　　如果定位成“用户终端”，没有和广电放在用户家里的Modem设备（Cable Modem/EoC Modem/ONU）集成。要实现集中运营，只能采用Comcast “飘在天上”的方案，升级Wi-Fi模块支持SP-WiFi标准，并在广电局端部署WIFI-GW设备，打通Wi-Fi模块的无线信号（SSID）到WIFI-GW的GRE隧道。

　　如要将Wi-Fi模块SSID和广电接入网的业务逻辑通道对接，将Wi-Fi模块变成广电放在用户家里可集中管理、集中运营的“热点基站”，就应该将Wi-Fi模块定位为“网络终端”，将WiFi模块和上联的Modem设备集成，按照ONU和EoC接入的业务隔离方式，建立SSID和VLAN和QinQ标签的映射，或按CableModem方式，对不同SSID插入DHCP Option 60参数。锐捷网络通过多年在数通方面的积累，将Wi-Fi的每个SSID当作逻辑独立的AP进行设计，并根据业务需求定义每个SSID的功能需求：

　　个人宽带业务。供宽带用户私人使用。SSID1，提供本地Web管理界面，路由模式，局端DHCP/PPPOE/静态地址分配方式，采用PPPOE拨号认证（可选），NAT上网，VLAN4001，有外漏有线网口1需求，不接受云端（AC）管理；

　　视频互动业务。提供IPTV、飞视、屏屏通等视频服务。SSID2，不提供本地Web管理界面，透明桥接模式，局端DHCP+/静态地址分配方式，IPoE认证或免认证，VLAN 4002，插入Option60，有外漏有线网口2需求，接受云AC（TR069协议）管理。

　　公共上网业务。提供邻居热点服务，广电用户利用自己账号漫游到其他热点接入互联网。SSID3，不提供本地Web管理界面，路由模式，建议Web/Portal方式认证（WiFiDog协议），NAT上网，VLAN 4003，不需外漏有线网口，接受云AC（TR069协议）管理并实现URL日志上传。

　　对于传统多屏互动的需求，在软件层面打通个人宽带业务的SSID/VLAN到互动业务的SSID/VLAN在本地路由互通即可。

　　这些业务功能可在软件层面根据各省广电的业务需求进行定义，确定出厂默认配置即可。

　　通过将机顶盒WiFi模块定位成“放在用户家里的广电网络接入侧设备”，可以端到端地为广电打通从机顶盒Wi-Fi多SSID到广电业务平台的通道，使广电多SSID运营成为可能，让每个机顶盒Wi-Fi都能成为广电的热点基站。基于“云网端”模式，可以帮助广电集中管理运营户外热点、商业热点、邻居热点网络，具有以下价值：

　　整合全业务、全网络资源

　　打造广电第二张数据网络平台——可运营WLAN云服务网络，实现端到端多业务精细化运营。

　　支持对现有设备整合，可通过增加云AP、云网关设备接入云管理平台，对接全媒体业务平台。

　　支持第三方运营商联合运营，SSID租赁。

　　可运营的广电WiFi私有云

　　统一云AC管理平台，实现对传统Fit AP、云AP、云网关设备集中和分布、分组分级的灵活管理。

　　云Portal支持集中和分布式部署、多租户模式，基于接入认证对用户“标签”，实现精准的广告推送和营销。

　　支持扩展地图引擎服务器，为用户提供基于定位的客流分析和商业智能平台。

　　混合组网，全面兼容

　　城域网汇聚层通过策略路由实现业务分流，通过不同MPLS VPN承载多业务。

　　在核心和出口，支持面向未来的SDN业务选择。

　　接入层支持CMTS、EPON、EoC等多种接入网络，底层各类型终端均可接入。

　　符合广电终端特色的WIFI模块标准

　　对接广电现有接入设备类型、修改软件版本，即可实现Wi-Fi模块多SSID与广电接入网业务通道对接。

　　多SSID运营：支持家庭宽带用户本地密码上网和广电公共上网服务，实现免费宽带与收费宽带隔离。

　　以上内容根据直播内容综合整理而来，如有不妥敬请留言勘误。更多详情请前往微吼中广互联雷锋班进行收看。
